Як відомо головними ворогами фундаменту є морозний пучение грунту і близьке проходження ґрунтових вод. При наявності таких несприятливих вихідних умов закладка монолітного підстави з заглибленням нижче точки промерзання, справа досить дорога і довга. Облаштування пальового фундаменту, в даному випадку є оптимальним виходом. Про різновиди таких конструкцій і способи монтажу ми поговоримо далі.

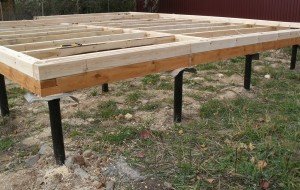

Будівництво брусового будинку на палях-шурупах.
Палі шурупи або бетонний варіант
Якщо говорити про монтаж бетонних паль, то для брусового будинку більше підходять бетонні стовпи, залиті своїми руками. Промислові бетонні палі обходяться дуже дорого, плюс немає сенсу під легкий дерев’яний будинок монтувати основу з таким колосальним запасом міцності. Металеві палі-шурупи, на думку більшості фахівців, вважаються майже ідеальним варіантом. Але про все по порядку.

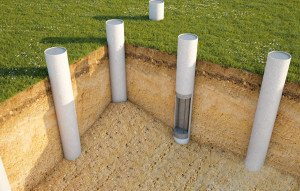

Використання азбоцементних труб для заливки опорних стовпів.
Заливка бетонних стовпів
Найпривабливіше в таких конструкціях це проста інструкція з облаштування та доступна ціна на матеріал. По суті, вам буде потрібно тільки цементно-піщана суміш, руберойд або азбоцементні труби і арматура.
Часто такий варіант монтується під невеликі дачі, лазні або господарські споруди з дерева.
Схема бетонних стовпів.
- Для заливки бетонного стовпа під фундамент, необхідно спочатку викопати цілий шурф. Робити це найзручніше за допомогою садового бура. Фахівці рекомендують заглиблюватися нижче точки промерзання на 200 – 300 мм, для середньої смуги це 1,2 – 1,5 м;
- Так звана підошва робиться з добре утрамбованому піщано-гравійної суміші. Як правило, достатньо відсипання в 100 – 150 мм. В процесі трамбування, рекомендується поливати підошву водою;
- Після цього необхідно зробити імпровізовані труби з шматка руберойду згорнутого в 2 – 3 шари і скріпленого звичайним скотчем. Звичайно, замість руберойду можна використовувати азбоцементні труби, але це призведе до подорожчання.

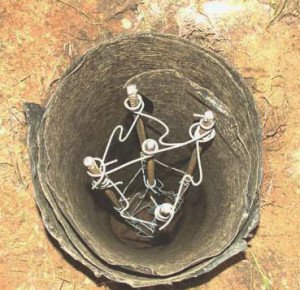

Пристрій стовпа зсередини.
- Усередину такої заготовки вставляється арматурна клітина, яка забезпечить міцність всієї конструкції. Після чого можна приступати до заливання цементно-піщаної суміші або бетон;
- Сам процес заливки ділиться на два етапи. Спочатку потрібно заповнити трубу приблизно на 2/3 і злегка підняти нашу трубу, приблизно на 100 – 200 мм. Після чого залишаємо конструкцію у спокої, до того часу поки вона не почне схоплюватися, це станеться через 3 – 4 години, в залежності від марки бетону. Далі потрібно долити розчин до розрахункового рівня;
Важливо: який би фундамент ви не закладали під дерев’яна будівля, відстань від грунту, до першого закладного вінця не повинно бути менше півметра.
Тільки з таким зазором можна забезпечити нормальну вентиляцію під будинком.

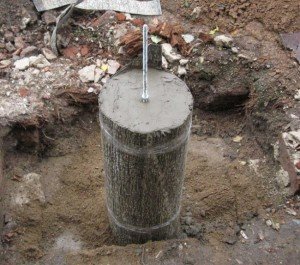

Готова опора.
- За технологією час застигання бетону 28 діб, але якщо будується маленька одноповерхова будівля, то через два тижні можна приступати до основних робіт.
Що таке палі-шурупи
Дана технологія була відома вже досить давно, але використовувати її в цивільному будівництві почали тільки у другій половині 20 століття, піонерами тут є США.

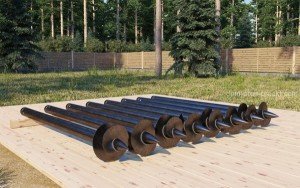

Класичні шурупи під фундамент.
По суті нічого складного в цій конструкції немає. Для її виготовлення береться порожниста товстостінна труба діаметром від 57 мм до 200 мм, заварена на конус.
У гострій частини наварювалися гвинтові лопаті з металевої смуги. Діаметр шурупа разом з лопатями становить близько 300 мм. Середня довжина, як правило, робиться близько 3 м.
Безумовно, існує сучасна спецтехніка, яка швидко і точно загвинчує такі шурупи в грунт, але наш народ часто вважає за краще встановлювати такі стовпи своїми руками, тим більше що інструкція тут зрозуміла навіть дитині.

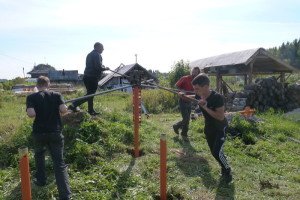

Вкручування шурупів своїми руками.
Переваги металевих опор
- При грамотному підході на такій основі можна звести не тільки дерев’яний або каркасний будинок. Зараз такий фундамент широко використовується для облаштування пінно або газобетонних споруд і навіть невеликих цегляних будинків.
- Якщо говорити про швидкість закладки цих конструкцій, то від розмітки, до завершення обв’язки проходить не більше 3 діб. Причому їм не потрібно часу для усадки, будинок можна зводити відразу по завершенні монтажу.
Монтаж фундаменту на похилій місцевості.
- На відміну від наливних конструкцій на будівельному майданчику повна чистота;
- Металеві опори можна використовувати на будь-якому грунті без обмеження. Вони не увійдуть хіба що в скелю;
- У вигляді серйозної висоти стовпів, такий фундамент можна облаштувати на майданчику зі складним рельєфом.

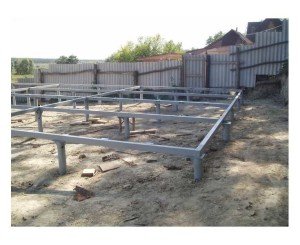

Обв’язка паль металевим швелером.
- Для того щоб загнати один такий шуруп в грунт достатньо участі 3 – 4 міцних чоловіків;
- Роботи з влаштування такої підстави можна вести цілий рік, що для брусових будинків важливо, так як дерев’яні споруди краще будувати взимку;
- Така підстава, при необхідності, можна легко демонтувати і повторно використовувати.
Гідроізоляція руберойдом.
Важливо: у порівнянні з монолітними бетонними спорудами, пальовий фундамент на металевих шурупах обходиться дешевше приблизно на 30 – 40%.
Що стосується мінусів пальових підстав, то єдиним суттєвим недоліком є неможливість облаштування повноцінного цокольного поверху та підвального приміщення.

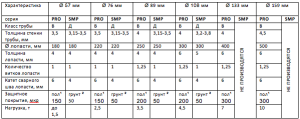

Характеристики гвинтових паль.
Особливості будівництва
Будь-яка серйозна справа завжди починається з проекту. Якщо грамотно скласти проект, то саме будівництво перетворитися на складання конструктора і закінчити її можна протягом 2 – 3 тижнів. Не винятком паперової частини з її дозволами та оцінками, зазначити на грунті місця входу шурупів за готовою схемою, не складе великої праці. Якщо дозволяють умови, то бажано вирівняти майданчик, але це не обов’язково.

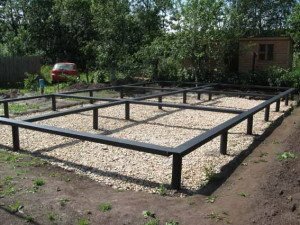

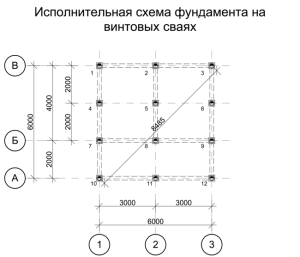

Приклад монтажу.
Так як в даному випадку ми говоримо про легких дерев’яних будівлях, то під одноповерхові конструкції відстань між палями для брусового будинку робиться порядку 2м. При збільшенні розмірів і висоти будівлі ця відстань може скоротитися до 1м.
Важливо: особливість дерев’яних будівель така, що опор по периметру не достатньо для облаштування міцного підстави.
Під усіма простінками також повинні бути встановлені опорні стовпи, причому з тим же кроком, що і по периметру.

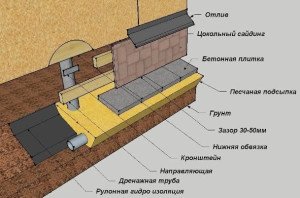

Схема цоколя для пальових конструкцій.
Досвідчені фахівці кажуть, що найважче в монтажі металевих опор, це чітко витримати вертикаль. Згідно з нормативами відхилення від вертикалі не повинно перевищувати 2?, в іншому випадку необхідно викрутити шуруп і загнати в новому місці. Загвинчувати шурупи в тому ж місці при викривленні вертикалі суворо заборонено, так як надалі він може вийти з під вінця.
Всі стовпи виставляються строго по рівню. Як правило, після загвинчування, на трубах робляться точні позначки, після чого вони зрізаються під один горизонт і всередині заливаються цементно-піщаною сумішшю. На верхню частину труби жорстко кріпитися металева площадка, іменована оголовком.

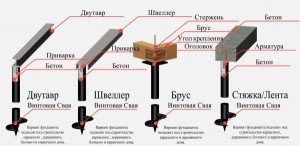

Схеми кріплення бруса до оголовку.
Питання як кріпити брус до оголовка палі заслуговує окремого розгляду. У бюджетному варіанті використовується більш масивний брус, який притягається до оголовку потужними саморізами.
Але професіонали рекомендують як оголовка змонтувати на палі металеву двотаврову балку або швелер. Таким чином, корінні вінці будуть повністю лежати на балці, не створюючи осередки точкового напруги.
Важливо: корінні дерев’яні вінці не повинні безпосередньо контактувати з підставою.
Який би матеріал для облаштування фундаменту ви не використовували, між підставою і корінним вінцем повинен бути шар гідроізоляції, як правило, достатньо кількох аркушів руберойду.

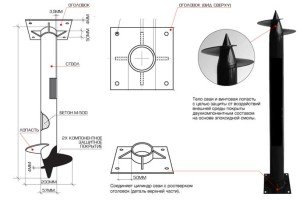

Схема оголовка на металевому шурупе.
На відео у цій статті показано деякі особливості будівництва фундаменту для дерев’яного будинку.
Висновок
Як ви вже мабуть зрозуміли, гвинтові палі заслужено вважаються більш якісним матеріалом. Але якщо будувати невеликий будиночок з бруса на 1 – 2 кімнати, то дешевше обійтися кількома бетонними стовпами, причому залити їх своїми руками.

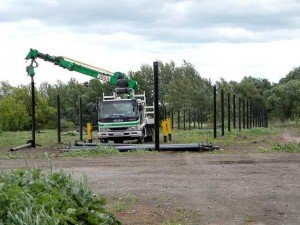

Спецтехніка для монтажу шурупів.
