Як зробити антену для WiFi: коефіцієнт посилення, прийом і передача даних, інструкція по створенню екрану

Зміст:

  • Збільшення коефіцієнта посилення будь антени WiFi
  • Як використовувати параболічну антену для прийому і передачі WiFi
  • Як правильно зробити екран з пивної банки для антени WiFi

Існує досить багато варіантів того, як зробити антену для WiFi, але користувачі чомусь шукають нові й нові шляхи. Напевно, від того, що життєвих ситуацій безліч, і на кожну з них рішення в мережу не викладеш. Ми пропонуємо сьогодні розглянути пару-трійку методик покращення прийому і передачі. Розглядатися будуть нетипові рішення, бо процес проектування антен Харченко ми вже описували неодноразово. Причому як у його вихідному варіанті, згідно з задумом конструктора, датоване 70-ми роками минулого століття, так і сучасним виконанням. Бажаєте самостійно зробити WiFi антену? Краще читайте наш огляд далі! Приступимо.

Збільшення коефіцієнта посилення будь антени WiFi

За допомогою пивних банок можна не тільки зібрати антену для прийому в діапазоні МВ (наприклад, всюдисущого Першого каналу), але і відмінний рефлектор для будь-якої частоти. З чого виходять автори такого винаходу (зрозуміло, це не ми)? Параболічна поверхня володіє одним цікавим властивістю:

Промені, що надходять з будь-якого напрямку, відображаються і збираються у фокальній площині. Зокрема, якщо направити виріб прямо на точку мовлення, то промені зберуться в самому фокусі. (Див. також: Як зробити антену своїми руками)

В результаті інтернет наповнили доопрацювання звичайних модемів та їх антен для того, щоб отримати додаткове посилення, не заплативши ні копійки. Їх-то – методики – ми і розглянемо. Почнемо з того, що більшість зовнішніх антен у модемів WiFi всеспрямовані. А є ще якісь? Так! Зазвичай в модемі антен кілька, і вони можуть ділитися наступним чином:

  • Наявність зовнішньої і внутрішньої антени.
  • Наявність декількох внутрішніх антен.
  • Наявність кількох зовнішніх антен.
  • Зрозуміло, що більшість модемів йдуть у стандартному виконанні, і у багатьох виникає питання: що дає нам кількість антен? Відповідь проста: більш якісні прийом і передачу. Наприклад, у зв’язку прийнята вертикальна поляризація. Але вектор може обертатися, за рахунок чого сигнал може зникати зовсім. Справу виправить антена з круговою поляризацією, яка буде приймати не гірше, і у залежність від напрямку електричного поля не впаде.

    Як зробити антену для WiFi: коефіцієнт посилення, прийом і передача даних, інструкція по створенню екрану

    Посилення антени

    Сьогодні нас цікавлять дві поверхні:

    • Параболоїд обертання виходить, якщо звичайний графік Y = X x X пообертати навколо осі симетрії (в даному випадку – ординат). Як ми вже згадали, всі промені, що приходять з боку увігнутої частини стануть збиратися в фокальній площині. На цьому принципі працюють всі супутникові тарілки. Якщо взяти таку вже готову, будь-якого радіуса, або виготовити щось подібне своїми руками з паперу, епоксидної смоли і фольги, то вийде непогане пристрій для підсилення прийому.
    • У разі штирьових антен можна використовувати поверхню згину. Для цього звичайний лист тонкої сталі слід підігнати по лекалу, а як – ми поговоримо нижче. Взагалі кажучи, цей метод широко обговорюється в інтернеті, де замість параболи використовується півколо, а жерсть береться від пивної банки. Мінус в тому, що ці дві лінії збігаються лише приблизно на самому початку осі абсцис. Ось чому точна фокусування не виходить, за рахунок чого знижується коефіцієнт підсилення.

    Давайте подивимося, чому WiFi антена починає краще приймати, якщо з одного боку обгородити її. У відомому відео ValeraZik на Ютуб каже, що деякі штирі, будучи прикриті з одного боку долонею, починають приймати краще (на будь-якому каналі), бо як частина випромінювання відбивається від руки. Це не зовсім так. Якщо брати майстра кунг-фу (шлях перегороджує кулака), то його рука дійсно буде подібна сталевий, правиця ж інших людей, так само як і шуйца, нездатна нічого відобразити.

    Як зробити антену для WiFi: коефіцієнт посилення, прийом і передача даних, інструкція по створенню екрану

    Антена WiFi

    Просто рука гасить випромінювання, що приходить з інших напрямків. Це і штучні перешкоди, і природні джерела. У результаті якість сигналу невблаганно підвищується. Іноді це помітно оком, але у випадку довгих антен може не грати ніякої ролі.

    Можна це показати на прикладі людського вуха. Наприклад, хтось тихо говорить цифри, ми намагаємося їх розчути, але в іншому кінці кімнати постійно базікають. Припустимо, нас відгородили від перешкоди хорошою стіною з ізолятора шуму, зрозуміло, що в цьому разі потрібна інформація стане сприйматися чіткіше. А ось якщо руку замінити справжнім заземленим екраном, то ситуація докорінно зміниться. Така стіна не тільки відображає всі зайві хвилі, але і корисну інформацію буде концентрувати в потрібній точці. Зрозуміло, якщо вибрати правильну форму.

    Як використовувати параболічну антену для прийому і передачі WiFi

    Трапляється, що точки мовлення і прийоми знаходяться в прямої видимості, але дуже далеко один від одного. Що робити в цьому випадку? По-перше, знадобляться фабричні або саморобні логопериодические антени і хвильові канали, але можна поступити і більш дотепно. Якщо згадати, що WiFi на 5 ГГц збігається з частотою діапазоном супутникового мовлення С. Існує цілий топік за адресою http://forumru.tele-satinfo.ru/index.php?topic=70121.0, де показується, як переробити конвертер з прийому на передачу сигналу. Зрозуміло, такий експеримент не для новачків, але зате при такому розкладі ми ловимо мовлення з космосу, з Землі тим більш приймемо.

    Як зробити антену для WiFi: коефіцієнт посилення, прийом і передача даних, інструкція по створенню екрану

    Параболічна антена

    Тепер згадаємо, що саме З діапазон менше всього боїться туманів, дощів, інших примх природи, і все встане на свої місця. В чому тут проблема? Потрібно організувати зазвичай двонаправлений канал. Про приймальню частина багато і докладно написано тут http://www.cqham.ru/ao40_equip.htm. Зокрема, пропонується використовувати для ловив конвертери MMDS (кабельне мовлення в ефірі, коли немає можливості прокласти мережу під землею і на поверхні). Відмінність з WiFi в діапазоні становить близько 100 МГц, і автор по вказаному посиланню обговорює, як правильно переробити конвертери MMDS на WiFi. Якщо говорити більш детально, то там трохи інша задача, але для нас таке рішення годиться (в огляді автор намагається налагодити зв’язок на частоті WiFi з радиолюбительским супутником АТ-40). (Див. також: Як зробити антену для радіо своїми руками)

    Обговорюється в огляді і тема двобічної зв’язку. Зокрема, на передачу використовується спіральна антена, конструювання якої (своїми руками) ми вже обговорювали у цьому розділі. Так само як і всі нюанси діаграми спрямованості такого пристрою. З тексту статті видно, що цілком підходить для прийому звичайна тарілка. Це дуже до речі для тих, у кого на балконі з потрібного азимута вже стоїть одна, наприклад, НТВ+. Ми вже обговорювали раніше, як правильно пристосувати це обладнання під WiFi. Коротко нагадаємо, що саму тарілку часто чіпати немає необхідності, просто, виходячи з законів оптики (кут падіння дорівнює куту відбиття) потрібно прикинути, в якій точці фокальній площині буде знаходитися наш WiFi модем або антена.

    Як зробити антену для WiFi: коефіцієнт посилення, прийом і передача даних, інструкція по створенню екрану

    Міні-антена

    Абсолютно так само, як кілька конвертерів висять на мультифиде, можна підвісити і приймач в нашому випадку. Відмінність в тому, що вся орбіта проектується на фокальну площину по одній дузі великого діаметру, а точка розташування кращого прийому WiFi залежить тільки від координат знаходження передавача, щодо нашої тарілки.

    Ми розуміємо, що посилання на форуми не є надійним джерелом. Але, по-перше, наші читачі можуть самі пошукати по Яндексу, як правильно зробити ті чи інші операції, по-друге, вони можуть попросити нашого адміністратора викласти ту чи іншу тему. Тоді всю цю роботу вже зробимо ми. Сподіваємося, що читачі зрозуміли і усвідомили можливість використання супутникового обладнання для наземного зв’язку (що і робиться з MMDS).

    Як правильно зробити екран з пивної банки для антени WiFi

    Іноді зробити антену для WiFi своїми руками не кращий варіант, тому як можна запросто поліпшити вже наявне. Допустимо, такий часто зустрічається варіант, як обмеження області мовлення точки доступу. Ми вже говорили, що якщо прикрити деякі антени WiFi рукою, то можна поліпшити якість прийому, але не будеш же так весь день сидіти? Для бажаючих вирішити цю задачу на допомогу наводимо назву програми – Inssider. Це вимірювач рівня сигналу, за допомогою якого можна не тільки знайти кращу антену, але і створити для неї ідеальний екран, а також навести свій пристрій за краще азимуту. Власне, з цього і потрібно почати, а потім вже щось конструювати або купувати.

    Як зробити антену для WiFi: коефіцієнт посилення, прийом і передача даних, інструкція по створенню екрану

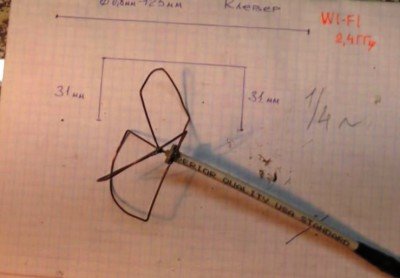

    ZikValera у своєму відео демонструє порівняння безлічі антен, як заводських, так і своєї власної збірки. Всіх охочих витратити 20 хвилин на споглядання, можемо відправити на Ютуб, іншим доводимо, що найкраще себе показує спрямований біквадратічнимі, ненаправлений «конюшина» з різнобічною поляризацією (не впевнені, що вона кругова). Крім того, можна оцінити і кращу заводську модель. Але мова зараз не про те, щоб зробити спрямовану WiFi антену. Ми бажаємо показати, як простими методами поліпшити вже наявне.

    Як самому зробити антену для WiFi або доопрацювати для поліпшення якості? Виготовте з пивної банки екран, а штир поставте в фокусі. Найпростіше це зробити, якщо не полінуватися виписати з аналітичної геометрії рівнянні еліпса, а антену помістити строго у фокус фігури. ZikValera намагався це зробити на око оптично. Тобто фокусом вважав положення, при якому відображення антени по максимуму «розпливається» по нутру банки. Ми ж навели більш науковий підхід. Додамо, що при візуальній оцінці потрібно дивитися здалеку, щоб промені зору були максимально паралельні один одному – як веде себе фронт хвилі при реальному прийомі. Так можна зробити всеспрямовану WiFi антену спрямованої, а заодно і підняти коефіцієнт підсилення.
