Самостійний ремонт швейної машини: різновиди техніки і її лагодження

Зміст:

  • Які бувають швейні машини
  • Вузли швейної машини, які підлягають налаштування та ремонту
  • Швейні машини Верітас
  • Змащування швейної машини

Перш ніж затівати самостійний ремонт швейної машини, потрудіться оглянути голку. Вона не повинна бути кривої, тупий або іржавої. У цьому випадку можливі різні негативні ефекти. Тертя об краї игольного отвори, перетирання нитки, удари, пропуск стібків, втягування тканини під стіл. Тобто в наявності звичайні ознаки розладу механізму, коли є неправильне взаємне положення голки, човника, зубчастих планок. Налаштування їх часом вимагає справжніх слюсарних операцій. Ось чому слід сім разів подумати, перш ніж затівати ремонт побутових швейних машин своїми руками. До речі, погана голка може стати і причиною того, що шов веде. А причина найчастіше одна – неправильне поводження з виробом! Не можна виймати тканина з-під лапки наліво або на себе, а також тягнути під час шиття. Це призводить до псування голки, отже, і нормальна робота швейної машинки порушується.

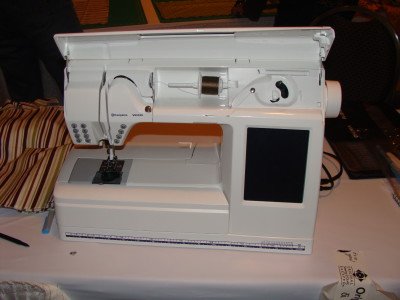

Самостійний ремонт швейної машини: різновиди техніки і її лагодження

Які бувають швейні машини

На сьогоднішній день швейні машини поділяються на:

  • прямострочные, які вишивають звичайними стібками з двох ниток, нижній і верхній;
  • простого зигзага, траєкторія руху змінюється на зизгаз;
  • повного зигзага, є можливість зміщувати голку в бік відносно центру;
  • повного зигзага з декоративними і вишивальними рядками.

Привід може бути ручним, ножним, електричним. Ремонт швейних машин і оверлоков не дуже залежить від виду енергії. Принцип роботи вже два століття один і той же. Швейна машина для ремонту взуття відрізняється більшою потужністю і міцністю.

Вузли швейної машини, які підлягають налаштування та ремонту

Ремонт електричних швейних машин вимагає знання основ електротехніки. А механічна частина у всіх виробів схожа. (Див. також: Будову швейної машини)

Дуже багато уваги приділяється відстані між голкою і носиком човника. Ні в якому разі не повинні ці деталі стикатися. Нормальне відстань становить від 0,1 до 0,5 мм. Чим ширше обмеження для ходу голки, створені механічними деталями, тим і відстань це повинно бути більше. Помилково буде думати, що при неправильному налаштуванні машина не працюватиме. Буде! Але якщо зміщення від’ємне, то голка стане битися об човник, тупитися, наслідки ми вже описали. Це не завжди легко помітити, тому що механічні, так і електричні швейні машинки, що працюють шумно.

Лікується ця недуга зазвичай фольгою. Її потрібно буде в кілька шарів підкласти в потрібному місці під кріплення корпусу човника, нахиляючи складання деталей у тому чи іншому напрямку. Цим вдається зменшити позитивне неузгодженість і нівелювати негативне. Набагато складніше справа йде, якщо неправильно розташовані один щодо одного голка і човник. У цьому випадку можуть бути самі різні негативні ефекти, але в цілому швейна машина нормально працювати не буде. Конкретні цифри зміщення залежать від марки виробу.

Самостійний ремонт швейної машини: різновиди техніки і її лагодження

Наприклад, здійснюючи ремонт старих швейних машин Чайка 132 М кл. ПМ3, можна керуватися наведеним нижче малюнком. А в цілому зазори витримуються наступні:

  • Центрування голки – Р = В. Регулюється кронштейном рамки игловодителя.
  • Центрування в поздовжньому напрямку згідно малюнку. Регулюється важелем регулювання прямої строчки.
  • Положення на зигзагу До = М. Регулюється зміщенням рами игловодителя в потрібну сторону.
  • Відстань між човником і нетенаправительной пластиною 1 мм. Регулюється зміщенням корпусу ходу човника.
  • Зазор між зубами конічних шестерень становить 0,05 мм. При необхідності зміщується в потрібну сторону вал.
  • Зазор між човником і штовхачем на валу повинен становити 0,3 мм в кінці і на початку ходу. При необхідності акуратно, щоб не зламати, підгинаються кінці штовхача.
  • Про голку і носик човника ми вже розповіли. Зазор повинен складати від 0,05 до 0,1 мм. Регулюється поворотом корпусу або фольгою.
  • Голка в нижньому положенні повинна бути нижче носика човника на 3 мм при лівому схилі зигзага. Регулюється взаємним обертанням вала і шестерні в районі кривошипного механізму.
  • Голка в нижньому положенні повинна бути нижче носика човника на 1 мм при правому ухилі зигзага. Регулюється зміщенням игловодителя по вертикалі.
  • Між човником і запірним кільцем витримується відстань 0,05 мм. При необхідності корпус ходу човника фрезерується до отримання потрібних параметрів.
  • Самостійний ремонт швейної машини: різновиди техніки і її лагодження

    У швейної машинки Чайка 2 кл. ПМ3 все виглядає трохи по іншому. Проблема ще в тому, що керівництва по експлуатації зазвичай не вказують нічого на рахунок того, як правильно налаштувати швейну машинку. Найважчим випадком може стати той, де коштів для регулювання як таких не передбачено. Так буває на ручних швейних машинах. В результаті, якщо голка проходить занадто далеко від носика човника і зачіпає сталеві деталі, то зробити щось дуже складно. Часто потрібно фрезерування корпусу ходу човника або станину під правильний монтаж. Тим не менше нічого поганого про продукцію Подільського заводу сказати не можна, тому що навіть в таких умовах ручні швейні машини потроху розточують перешкоди і шиють, незважаючи на неправильну настройку.

    Швейні машини Верітас

    Кажуть, що коли Бітлз грали в Гамбурзі і ще не були відомі, хтось з них сказав про Німеччину:

    • Але ж вони ж програли війну!

    Рівень життя там вже тоді був високим. І сьогодні ще можна зустріти у продажу швейні машини Верітас випуску 50-х років. Модель 8010 з ножним приводом може коштувати від 2000 до 7000 рублів. Конусний корпус ходу човника кріпиться за наконечник-цапфу стопорним гвинтом. Варто відзначити, що шпульный ковпачок і човник в точності такі ж, як у Чайки.

    Навіть тим, кому не потрібні ремонт і налагодження швейних машин 8010, можуть взяти на замітку один спосіб реконструкції, який покращує якість шиття. Процес стосується висхідній і низхідній нитки, які в оригінальному виконанні проходять дуже близько один до одного і можуть перетинатися. Слід зняти нитенаправительную скобу біля компенсаційної пружини, а саму пружину послабити і встановити так, щоб вона працювала з ліва регулятора знизу вгору на розжим. Для кращої роботи можна також додати до робочих шайбам регулятора ще одну товщиною 0,5 мм (Див. також: Ремонт швейних машин своїми руками)

    Самостійний ремонт швейної машини: різновиди техніки і її лагодження

    Ремонт побутових швейних машин Верітас 8010 часто стосується поломки пружини притискної лапки. Можна прибрати її разом з пластиною-важелем. А стрижень доопрацювати. Для цього його верхівка сточується під кутом 45 градусів з зовнішньої лівої сторони. Потім ця деталь загинається вліво так, щоб входила по центру важіль підйому лапки. Після цього швейною машиною знову можна буде користуватися.

    Певною проблемою з Верітас 8010 є неправильна форма нитенаправителя. В результаті нитка йде під кутом 30 градусів, хоча повинна бути паралельна жолобку на голці. Вигнути його слід з сталевого дроту. Розмістити на 8 мм нижче так, щоб він проходив ззаду на ліву сторону. В результаті початок петлі повинно встати прямо навпроти жолобка голки.

    При необхідності регулювання взаємного положення голки і човника рекомендується прибрати конічний штифт, а штовхач посадити на вал за допомогою двох гвинтів. Для цього знадобиться сточувати врівень поперечний кріплення, нарізати різьбу на кривошипі. Зазвичай поруч зі штифтом є гвинт без головки М4, другий такий же (зрізавши голівку) поставити поруч в одне з звільнилися отворів, попередньо нарізавши різьблення. При цьому слід забезпечити легку запресовування кривошипа на вал за рахунок правильної обточування штифта, який залишається всередині врівень з валом. У результаті з’єднання стає регульованим. До речі, така ж конструкція застосована у багатьох швейних машинках Подільського заводу – раніше тут випускалися перші Singer (Зінгер). Якщо потрібно налаштування взаємного положення голки і човника, користуйтеся цим способом на здоров’я.

    Самостійний ремонт швейної машини: різновиди техніки і її лагодження

    Змащування швейної машини

    Майже у кожної швейної машини є інструкція, де написано, як необхідно доглядати за обладнанням. Особливе місце відводиться мастилі через наявність великої кількості рухомих деталей. В інструкції не тільки є детальна карта, але і написано, чим саме користуватися в ході процедури. Наприклад, це може бути вазелінова олія. На сьогоднішній день ця очищена фракція нафти використовується переважно в медицині, косметиці і харчової промисловості. Для змащення швейних машинок можна використовувати і мінеральне масло, наприклад, змащувальне Масло побутове. 100 мл цієї речовини коштує 21 рубль. При переході на синтетичні масла важливо очистити обладнання від старого мастила. В іншому випадку можливе настання різних негативних ефектів.

    Якщо мова йде про стареньких ручних швейних машинках, то допускається використовувати бензин. Що стосується більш нових моделей з пластиковими корпусами, то для них доведеться застосувати яку-небудь спеціальний засіб, яке не шкодить полімерним з’єднанням. У цьому сенсі не варто тільки подумати про перехід, але і уважно вибирати засіб в магазині. Видалення наслідків контакту двох різних видів олії може бути досить трудомістким процесом.

    Що стосується періодичності, то в моделях ручних рекомендується майже всі точки змащувати кожен день, що йде робота. Не раз в півроку, як рекомендують в деяких джерелах. Якщо на корпусі є спеціальні отвори, значить маслянка повинна бути з досить довгим носиком. Вона занурюється всередину до упору, а потім злегка надавливается. Якщо спеціально не вказується кількість, то досить крапнути один раз. Без змащення знос значно збільшиться. Це стосується і електродвигуна, який буде нести підвищену навантаження.

    Затіваючи ремонт швейних машин Brother або Janome, згадайте наші поради, і справа піде швидше.
