Ремонт зволожувача повітря своїми руками: особливості і лагодження

Зміст:

  • Які бувають зволожувачі повітря
  • Внутрішнє пристрій зволожувача повітря
  • Блок живлення зволожувача повітря

Зволожувач повітря не така марна річ, як це прийнято думати. Якщо правильно поставити справу, то можна значно знизити захворюваність домашніх. Головне вмістити показники в потрібні рамки, а лікарі рекомендують значення від 45 до 60 відсотків. Хоча і 65 до летальних наслідків не призведе. Вся проблема, власне, полягає в гигрометре, хоча і п’єзоелектричний генератор пари зібрати не кожному під силу. З чим зіткнеться який затіяв ремонт зволожувача повітря своїми руками? Про це ми плануємо поговорити саме сьогодні.

Які бувають зволожувачі повітря

На сьогоднішній день є три конструкції, одна з яких мало чим відрізняється від електрочайника:

  • Ємність з вентилятором здатна підняти відносну вологість, якщо достатньо довго тримати прилад включеним. Процес йде за рахунок примусового охолодження поверхні, що прискорює випаровування.
  • Якщо рідина нагріти, то атмосфера насичується вологою набагато швидше. Відміну від електрочайника у трохи меншій температурі. При цьому цілком реально обпектися, а за нашими прикидками може і стельова плитка відпасти.Ремонт зволожувача повітря своїми руками: особливості і лагодження
  • Найдосконалішим вважається той метод, який активно використовується в камінах для імітації полум’я. Пластина кварцу піддається впливу струму частоти, що перевищує поріг чутності, за рахунок чого створюються коливання в такт напрузі. В результаті контакту елемента з водою остання починає активно випаровуватися. Пар видно неозброєним оком, але має кімнатну температуру.
  • В камінах потік молекул води освітлюється лампою, за рахунок чого виходить настільки реальна імітація полум’я, що створюється враження можливості обпектися. Але насправді, це всього лише холодна струмінь випаровування рідини. Для того, щоб елемент працював, є ціла спеціальна механічна обстановка. Іншого слова при вигляді цих чудес не знаходиться. Бак містить поглиблення з випромінювачем, збоку від якого розташувався поплавок. Щоб не робити отворів у дні, магнітний датчик. Тобто коли вода в зволожувачі повітря закінчується, поплавець опускається вниз, його поле вловлюється чутливим елементом електронної плати. У результаті прилад перестає працювати.

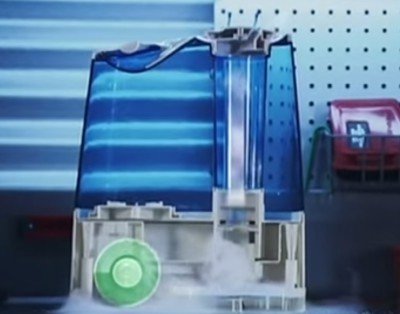

    У китайських моделях можна знайти турбинку, яка через мале підвищення дна накачує повітря всередину. Спробуємо описати цю конструкцію, щоб покупці не робили помилок: (Див. також: Зволожувач повітря своїми руками)

    Ремонт зволожувача повітря своїми руками: особливості і лагодження

    • Чаша, як у чайника, ставиться на корпус, який містить всю електроніку.
    • По центру ємності йде вертикальне жерло, розташоване строго над випромінювачем.
    • Трохи збоку знаходиться поглиблення з поплавцем.
    • Ємність наповнюється знизу, а кришка має клапан, через який потроху труїться вода.
    • Фактично бак є форму циліндра з вирізом у вигляді жерла, а в робочу камеру рідина просочується дуже повільно.
    • Для швидкого розповсюдження пара до пьезоэлементу зволожувача повітря виходить отвір турбіни. Це створює надлишковий тиск, за рахунок чого пара спрямовується назовні. Повітря засмоктує з-під підстави, через щілини.

    Зверніть увагу, що якщо залити воду в жерло, вона потече через отвір турбіни до електронних схем, що викличе тимчасову або стійку несправність. Крім того в таких приладах може бути відсутнім заземлення, що робить їх надзвичайно небезпечними для життя.

    Внутрішнє пристрій зволожувача повітря

    Пристрій зволожувача повітря входять плати живлення і генерації ультразвукової частоти. Одночасно всередині вбиваються грибки та мікроби. Наші читачі, звичайно ж, читали огляди на сайті про очисники води. Цілі басейни знезаражуються ультразвуковими випромінювачами, зрозуміло, що мікробам немає місця всередині таких генераторів. Різниця в потужності, але для маленького бачка багато і не треба.

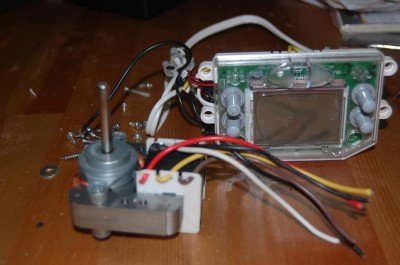

    Плата живлення формує напруги для живлення активних елементів підсилювача з позитивним зворотним зв’язком. За рахунок цього каскад починає генерувати коливання. Транзистор встановлений на радіаторі для відводу зайвого тепла. Двигун турбіни також харчується випрямленою напругою, хоча ми не виключаємо, що є моделі, де використовується 220 В.

    Що можна сказати з побаченого? Насамперед дивимося на характер несправності. Працює п’єзоелемент легко визначити за бурління води. Якщо в цьому випадку пара не хоче виходити назовні, винен, імовірно, мотор турбіни. Дзвонимо обмотки, якщо все в порядку, заміряємо напруга живлення. Одне з цих досліджень допоможе визначити причину. При відсутності ворушіння п’єзоелемента перша підозра на генератор, тому що кристал кварцу досить довговічний. Почати слід з силового транзистора, і тут стане в нагоді дистанційний термометр. При роботі генератор виділяє багато тепла. Ми б не стали пхати туди руку, поки зволожувач повітря під напругою, а от навести покажчик на потрібну точку можна. В крайньому випадку вийміть вилку з розетки, помацати пальцем поверхню радіатора. Якщо він зовсім холодний, то всі шанси за те, що зламався генератор.

    Ремонт зволожувача повітря своїми руками: особливості і лагодження

    В першу чергу перевіряється напруга живлення, і якщо все в порядку, то звонится транзистор. Якщо він біполярний, то кожен його перехід веде себе подібно диоду, тобто дає низький опір постійному струму тільки в одному напрямку. У польового все залежить від типу, доведеться погортати довідник. Є шанс, що коливаннями і зовсім управляє симистор, але нам ймовірність такого розкладу видається малоймовірною. Це все ж не силова частина, щоб використовувати настільки кардинальний підхід. Якщо справа все-таки виявилося саме так, перевірте заодно генератор керуючих імпульсів на працездатність.

    Всі конденсатори звонятся, перевіряються на здуття. Резистори не повинні бути чорними (хоча більшість з них і тоді ще продовжує працювати). Доріжки плати перевіряються на цілісність. Що може зламатися в зволожувачі повітря ще? Плата живлення!

    Блок живлення зволожувача повітря

    Зазвичай в сучасних пристроях застосовується імпульсний блок живлення зі стабілізацією випрямленої на діодах Шотткі напруги. На вході, після шнура живлення варто колодка (чи пари клем), від яких починається процес перетворення 220 В в потрібні номінал і частоту. Якщо звичайний блок живлення працює на трансформаторі, з якого виходять ті ж 50 Гц, то в нашому випадку все зовсім по-іншому. (Див. також: Очищувач повітря своїми руками)

    На вході зволожувача повітря відразу ж стоять один або декілька фільтрів. Сюди входять конденсатори, дроселі, резистори. Кожен елемент перевіряється на придатність. Окремо на стабілітроні формується напруга для генератора імпульсів високої частоти, які управляє електродом тиристори, транзистори, симістора або іншого ключового елемента. Дізнатися ключ можна зазвичай по радіатору, тут розсіюється багато тепла.

    Ремонт зволожувача повітря своїми руками: особливості і лагодження

    Окремо зазвичай йде на захист варисторах. Це змінні резистори, які дуже сильно залежать від прикладеної напруги. Якщо вольтаж злітає до небес, то варистор замикає ланцюг на землю або запобіжники. У будь-якому випадку спрацьовує захист, і прилад відключається. Такий варистор варто зазвичай і на вході генератора, тому що окремого блоку живлення для цього елемента не є, а споживати 220 В він, природно, не може.

    У імпульсних блоках харчування запобіжники часто замінюються низькоомними резисторами. Такий не тільки згорить від перевантаження, але і одночасно обмежить струм, уберігаючи інші елементи схеми зволожувача повітря від підгоряння. Особливістю імпульсних блоків живлення є те, що в нормальному стані струм через запобіжники майже не йде. Тому можна використовувати народний метод для локалізації поломки. У ланцюг запобіжника включається лампочка, і якщо вона світиться, то це означає, пошук несправності слід продовжувати.

    Діодний міст випрямляє напруження, яке після ключового транзистора поступає на трансформатор у вигляді високочастотних імпульсів. За рахунок цього вдається знизити масу обмоток без втрати потужності. Трансформатор виходить компактний, а втрати знижуються. На виході каскаду стоять діоди Шотткі для згладжування пульсацій і фільтри.

    Ремонт зволожувача повітря своїми руками: особливості і лагодження

    Якщо для живлення приладу використовується також і 220 В, то ліній високої вольтажу проходить окремо від тракту формування постійного струму. Наприклад, турбіна може включатися через реле, напруга для якого формується тут же транзисторним ключем і стабілітронів. Все це проглядається за схемою.

    Наша розповідь про ремонт зволожувача повітря своїми руками підходить до кінця. Бувають серед моделей відмінності, але всі вони будуються за одним і тим же принципом. Найкращі оснащуються датчиками вологості, що стоять на вході тракту забору повітря. Це дозволяє приладу відключатися по досягненні показником заданого значення. У цьому випадку обов’язково є реле, перериває харчування ключів в блоці живлення. Як ми бачили вище, причини поломок зволожувачів повітря часто криються в некоректної експлуатації. Ось чому настійно рекомендуємо читати інструкції. До слова сказати, моделі з Німеччини нітрохи не простіше, ніж китайські. Правильно використовуйте прилад, і не буде голова боліти, як полагодити зволожувач повітря самостійно.

    І ось ще що! Не рекомендується в місцевостях з жорсткою водою заправляти зволожувач повітря з-під крана. Хоча кипіння, як такого не відбувається, солі все ж залишаються на поверхні п’єзоелемента і дно робочої камери, що призводить до необхідності чистити прилад. Краще всього користуватися бутильованої водою або дистильованої.
