Пристрій швейної машини: особливості і робота

Зміст:

  • Як влаштована швейна машина
  • Як працює швейна машина

Швейна машина дозволяє шити не тільки швидко, але і рівно. Зокрема, спочатку вона изобреталась як засіб заміни людської праці. З чим успішно справляється досі. Будь-яка людина, який ніколи не тримав навіть в руках голки, зможе прошити будь стібки, а сучасні моделі ще і робити малюнки вміють. Все що потрібно вміти, це правильно задати програму. Інше техніка бере на себе. Але всі ці нововведення і неймовірні вміння засновані на принципі дії все тієї ж першої швейної машини, якою вже не один вік від народження. Спочатку тканину треба було рухати рукою, а ходила вниз-вгору тільки голка, потім поступово все прийшло до нинішнього вигляду. Пристрій швейної машини не настільки складна, як це можна подумати, дивлячись на швидкість та якість роботи.

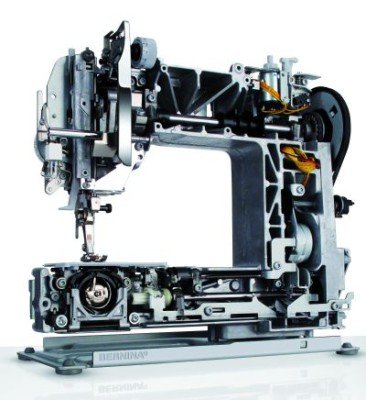

Як влаштована швейна машина

Пристрій швейної машини цілком і повністю грунтується на човнику. Те, що ми бачимо зверху — лише вершина айсберга, а головне під низом. Під столом швейної машини знаходиться човник. З першого погляду не кожен зможе зрозуміти, де саме ця деталь. Пояснюємо:

  • Вийміть шпульку. Зазвичай вона розташована за висувний дверцятами під голкою. Щоб витягнути шпульку, необхідно відігнути невеликий захоплення, за який деталь витягується трохи на себе і вгору.
  • Всередині шпульки можна помітити котушку. Її нитка перед шиттям протягується в щілину шпульки, а потім при першому обороті маховика витягується вгору і укладається поруч з верхньою ниткою. Пристрій швейної машини: особливості і робота
  • На шпульці часто є невеликий гвинт. Це дуже важлива деталь, яка регулює натяг нижньої нитки. Якщо параметр виставлений неправильно, то буде пропуск верхніх, нижніх стібків. Якщо обидві нитки натягнуті занадто сильно, то постійно будуть обриви.
  • Трапляється, що шпулька не витягується. Спробуйте, по-перше, підняти голку важелем. Потім провернути вал, щоб голка вийшла над робочим столом. Якщо і це не допомагає за відігнутий носик обертайте акуратно шпульку в різні боки, постійно намагаючись її витягнути.
  • На самій котушці можуть матися отвори, прорізи, виїмки. На роботу швейної машинки вони не впливають, але можуть використовуватися для того, щоб намотати нитку на приводі. Це особливий режим роботи, про яку можна прочитати в інструкції.
  • Зверніть увагу на тонку деталь: поки носик відігнутий, котушку можна витягнути з шпульки. Цим забезпечується безперешкодний процес зворотного збірки, коли утримуючи за носик шпульку, її потрібно вставити у швейну машину.
  • Тому, щоб витягнути котушку, носик слід притиснути назад. Носик кріпиться на рухомий плоскої деталі, яка пружиною відштовхується від корпусу втулки. За рахунок цього притиснення виходить щільним, при роботі швейна машина не дає збоїв.
  • На корпусі шпульки є довгий виступ, він не дає обертатися шпульці разом з котушкою або приводом човника. Ну, а де ж сам човник?

Пристрій швейної машини: особливості і робота

Довкола шпульки (у вставленому в швейну машину стані) обертається туди і сюди профільовано вирізана деталь. Саме це і є човник. Шатунное з’єднання забезпечує його рух по траєкторії туди-сюди. Ви можете побачити очима рух. Для цього сталеві листи поверхні робочого столу викручуємо. Під ними можна бачити, обертаючи маховик, як голка рухається вгору і вниз, а коли вона вже готується піднятися над столом (5 мм під поверхнею), до неї підлітаємо гострий захоплення. Це і є човник, а точніше – його носик. Між голкою і цією деталлю відстань повинна бути зовсім крихітним, але битися один про одного вони не повинні. Якщо зазор хоча б 0,5 мм складе, то почнеться пропуск стібків. При цьому голка рухається, просувається і тканина, а ось дірява тканина залишається майже не прошитої. В цьому випадку починається регулювання взаємного положення голки і човника. (Див. також: Самостійний ремонт швейної машини)

  • По-перше, огляньте голкотримач. Зазвичай тут є механізм, який дозволяє трішки зрушать голку вздовж осі швейної машини, наближаючи або віддаляючи її від човника. Відстань це зовсім крихітне, але діапазон регулювання як раз дозволяє підлаштувати механізм потрібним чином. Сенс в тому, що голкотримач пробитий отвором, в яке з двох сторін ввинчены болтики. Один з них, з плоскою головкою, який неможливо підчепити рукою і потрібен нам. Зрушуючи його всередину або назовні голкотримача, ми регулюємо потрібний параметр. Пристрій швейної машини: особливості і робота
  • Зверніть увагу, що кожна голка швейної машини має з одного боку плескату грань. Необхідно правильно вставляти в голкотримач її, інакше результат буде той же самий, що і при збільшенні зазору: шити агрегат перестане. Справа в тому, що голка не зовсім рівна, що в принципі видно і неозброєним оком. Якщо перевернути її іншою стороною, то утворюється зазор близько 1 мм з усіма витікаючими наслідками. Навіть беручи в руки нову швейну машину, навіть не знаючи, яким боком ставити голку, можна спробувати і поспостерігати відстань до човника. Правильний його розмір був названий, це близько 0,15 мм. Буквально з волосся.
  • Як ще можна відрегулювати положення? У більшості швейних машин голкотримач ніяк не можна зрушити. Це одночасно добре і погано. Позитивний момент у тому, що господиня не може випадково засмутити свою швейну машину, а також та не втратить правильних налаштувань при шитті від вібрацій. Негативний момент очевидний: щоб налаштувати відстань, доведеться розібрати вироби, зняти корпус човника (раму, основу), а потім регулювати положення всієї цієї конструкції разом, підкладаючи під місця кріплень шайби або сточуючи з фрезером (напилком). Це не під силу навіть кожному чоловікові, не те що скромній дівчині.
  • Ми не рекомендуємо гнути голку, хоча це найбільш очевидний і простий спосіб. Але в літературі нічого не говориться про таку методику. Тому, напевно, що голка автоматичні стає прив’язаною саме до цієї швейній машині, а також необхідно буде вигнути і всі нові голки тим же чином, що й першу.

    Як працює швейна машина

    Принцип роботи швейної машини ґрунтується на тому, що голка продевает вниз верхню нитку, де чіпляє човник, переплітаючи з верхньої. І ось на цьому простому русі засновані зигзаги і навіть вишивка. У деяких професійних моделях голка розташована збоку для обробки облямівок, але на прилавках таку знайти складно. Розповідаючи про те, як влаштована швейна машина, не можна не згадати про пристрій протяжки тканини. Це справді диво, яке дозволяє регулювати довжину стібків, а також і позбавити себе від необхідності будь-якого контролю за рухом механізму. Дія механічних моделях заворожує:

  • По-перше, по центру йде основний вал, який зачеплений за вісь маховика шатуном.
  • А з боків йдуть два стрижня, які обертаються синхронно і займаються приводом в дію протяжного механізму:
    • Перший містить деталь за подобою «ластівчиного хвоста». Це нагадує гайковий ключ. Деталь рухається туди-сюди вздовж напрямку ходу тканини. Пристрій швейної машини: особливості і робота
    • Друга вісь має кулачок, який вставлений в отвір «ластівчиного хвоста». Він то піднімає, то опускає цю деталь.

    В результаті у міру того, як працює швейна машина, деталь ластівчиного хвоста штовхає протяжні зубці, і вони роблять кроки на місці. Зовсім як людська нога: висунутись над столом, потягнуть тканина, «потонуть», отбегут тому. Виходить, що матеріал рухається. Розмах залежить від налаштування швейної машини і регулює довжину стібка. Це робиться поворотом важеля, зацепленного за вісь «ластівчиного хвоста». В результаті та трохи провертається в початковому положенні і дає різну довжину кроку.

    На наш погляд принцип дії швейної машини повинен бути близький кожному автомобілісту. Всередині є привід, який іноді зав’язаний на двигун. У свою чергу цей механізм через шатун приводить в рух ще три вала. Якщо говорити точніше, то є одна проміжна вісь, від якої вже обертаються три згадані. Механізм досить довговічний, а для мастила в корпусі зазвичай є отвори, куди якраз проходить звичайна маслянка. Технічні характеристики швейних машин ручного типу вельми і вельми гарні. Виріб може працювати за півстоліття і довше без будь-яких поломок.

    Пристрій швейної машини: особливості і робота

    Додамо до цього, що натяг верхньої нитки зазвичай регулюється гвинтом, розташованим над голкотримачем. Там же є спеціальне вушко, яке рухається по мірі шиття і не дає нитці слабшати, коли піднімається голка. Без цього неможливо було б користуватися швейною машиною. Маховик відкручується на час простою вироби так, що вал не провертається ручкою. Деякі машини йдуть з педаллю, на яку необхідно постійно тиснути ногою, щоб привести в рух всі механізми. Інші різновиди швейних машин дійшли до нас з післявоєнної Німеччини, якій країнами-переможницями надавалася допомога. Недарма ж у школі раніше саме німецький вчили, не французька.

    І наостанок пару слів про пристрій намотування. Зазвичай поряд з маховиком є невелика притискний коліщатко з валом, оснащеним рискою. Під ним на столі розташовано вухо з ще одним коліщатком. Котушка надівається на вертикальний жердину, і звідти нитка перекидається через стіл для намотування на шпульку. Для цього притискний коліщатко надавливается пальцем, і воно починає обертатися від приводу швейної машини. Можна також, якщо закінчилася нижня нитка, взяти кінець прямо від голки (попередньо вийнявши з петлі). Подальші дії ті ж самі. Параметри швейних машин дозволяють строчити тканина зі швидкістю звуку, шити і вишивати, не вміючи навіть голку в руках тримати, беріть на озброєння! А про ремонт цих вірних помічників домогосподарки ми вже вели мову. (Див. також: Пристрій пральної машини)
